全反射液晶顯示屏的結構剖析

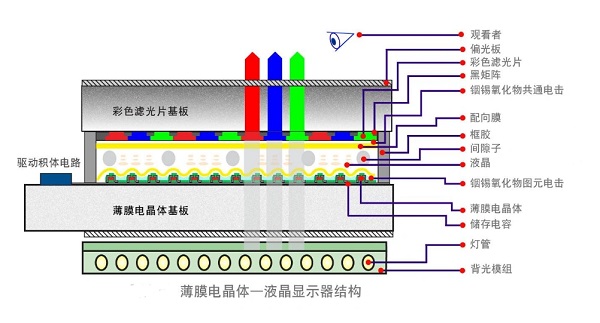

（一）基板與電極：承載顯示的基礎

全反射液晶顯示屏的核心結構，是由兩塊基板以及夾在它們中間的各種功能層共同組成的。這兩塊基板，就如同堅實的“地基”，為整個顯示屏提供穩固的支撐。一般來說，基板多選用玻璃材質，其具備良好的透明度與穩定性，能夠確保光線順利透過，同時為后續的制程工藝提供可靠的承載平臺。在第一基板上，分布著眾多微小卻至關重要的像素電極，它們?nèi)缤芷灞P上的棋子，規則排列。這些像素電極由導電性能優良的透明材料制成，常見的有氧化銦錫（ITO）。當電流通過時，像素電極能夠精準地在局部區域產生電場，進而對液晶分子的排列狀態進行調控，成為實現畫面精細顯示的關鍵“操控手”。

與此同時，薄膜晶體管（TFT）也集成在第一基板上，它宛如一位智能“管家”，負責控制每個像素電極的電流通斷。TFT依據接收到的來自外部驅動電路的信號，迅速且準確地決定是否讓電流通過像素電極，從而實現對液晶分子狀態的精確操控，保障圖像顯示的準確性與及時性。第二基板相對第一基板而言，構造稍顯“簡潔”，其內側通常覆蓋著一層透明電極，這層電極如同一張均勻分布的“電網”，能夠與第一基板上的像素電極協同工作，共同構建起電場環境，促使液晶分子在電場作用下發生有序的排列變化，為光線的調制奠定基礎。

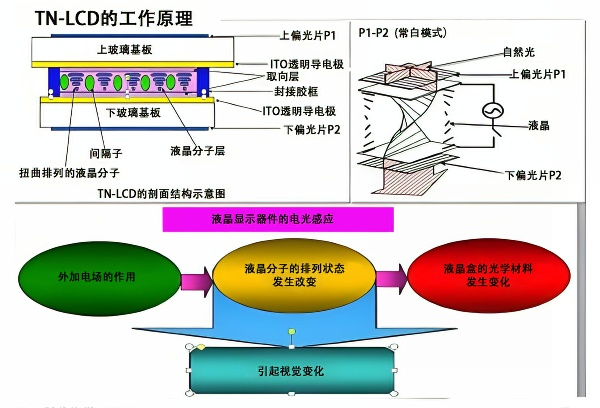

（二）液晶分子：神奇的光控介質

液晶分子，無疑是全反射液晶顯示屏中的“神奇精靈”。它們處于一種特殊的物質狀態，既擁有液體的流動性，能夠靈活地改變自身排列；又具備晶體的光學各向異性，這意味著它們對于不同方向的光線具有各異的傳播特性。液晶分子的形狀大多呈細長的棒狀或絲狀，這種獨特的形態使其在電場作用下能夠較為容易地改變?nèi)∠颉?/span>

在未施加電壓時，液晶分子往往呈現出自然的排列狀態，例如平行排列或特定角度的傾斜排列。此時，光線穿透液晶層，其偏振狀態會依據液晶分子的排列方向發生相應改變。當在液晶層兩側施加電壓后，電場力宛如一雙無形的“大手”，推動液晶分子扭轉或重新定向排列。這一變化使得光線的傳播路徑隨之改變，原本能夠透過的光線可能被阻擋，而原本被散射的光線或許又能匯聚起來，從而實現對光的有效控制，將電信號巧妙地轉化為豐富多彩的視覺圖像。液晶分子這種獨特的電光效應，是全反射液晶顯示屏能夠呈現出清晰、多變畫面的核心機制，它們就像一群訓練有素的舞者，在電場的指揮下，為我們演繹出一場場精彩的光影之舞。

（三）反射層：光線的“魔法鏡”

反射層，位于顯示屏結構中的特定位置，它如同一塊隱藏在幕后的“魔法鏡”，默默發揮著關鍵作用。通常，反射層被安置在靠近第一基板的一側，與液晶層緊密相鄰。其材質的選擇大有講究，一般采用金屬或金屬化合物制成，像鋁（Al）、銀（Ag）及其合金等都是常見的選材。這些材料具備高反射率的特性，能夠高效地將照射到其上的光線反射回去。

反射層的工作原理恰似光學魔術，當外界光線穿透液晶層抵達反射層時，光線就像遇到了一面“彈力墻”，被迅速反射回來，再次穿過液晶層射出顯示屏表面。為了實現最佳的反射效果，反射層的厚度需要精確控制，一般在納米級別，以確保與光線的波長相互適配，使得反射過程更加高效。而且，反射層的表面平整度要求極高，哪怕極其細微的凹凸不平，都可能導致光線反射方向雜亂無章，進而影響顯示畫面的清晰度與均勻性。所以在制造工藝中，會運用諸如濺射、蒸鍍等精密技術，來保障反射層的高質量，讓它能完美地將光線“馴服”，為我們呈現出清晰明亮的視覺效果。

全反射如何實現

（一）光線入射：開啟顯示之旅

當外界光線照射到全反射液晶顯示屏表面時，光線首先會遇到顯示屏最外層的偏光片，偏光片就如同一位“光線守門員”，只允許特定偏振方向的光線通過，將雜亂無章的自然光線梳理成有序的偏振光，為后續的精確控制奠定基礎。經過偏光片篩選后的光線，順利進入液晶層。此時，液晶分子依據自身當前的排列狀態，對光線的偏振方向和傳播路徑進行初步調整。由于液晶分子的各向異性，光線在穿越液晶層的過程中，其偏振角度會隨著液晶分子的取向而發生微妙變化，仿佛光線在穿越一片由液晶分子構成的“智能濾網”。

接著，光線抵達反射層與液晶層的界面。這個界面是光線命運的“轉折點”，因?yàn)樵谶@里，光線將面臨不同的折射、反射情況，而這恰恰是全反射液晶顯示屏實現顯示效果的關鍵環節。倘若光線毫無阻礙地穿透界面，后續的光學過程將無法按照預期進行，也就無法呈現出清晰的圖像；反之，若光線能依據顯示屏的需求，在界面處精準地發生折射或全反射，那么豐富多彩的畫面便能躍然屏上。

（二）全反射機制：光的奇妙“折返跑”

全反射的實現，離不開液晶分子與反射層精妙的協同作用。液晶分子在電場未施加時，呈現出自然的排列狀態，此時液晶層具有一定的折射率，設為 (n_1)。而反射層由于其金屬或金屬化合物材質，具有相對穩定且較高的折射率，設為 (n_2)（通常 (n_2 > n_1)）。

當光線以一定入射角 (\theta_1) 從液晶層射向反射層時，根據折射定律 (n_1 \sin\theta_1 = n_2 \sin\theta_2)（其中 (\theta_2) 為折射角），光線會發生折射進入反射層。然而，隨著入射角 (\theta_1) 逐漸增大，折射角 (\theta_2) 也會相應增大。當入射角增大到某一特定值，即臨界角 (\theta_c) 時，折射角 (\theta_2) 恰好達到 (90^{\circ})，此時折射光線沿著反射層表面?zhèn)鞑?。一旦入射?(\theta_1) 繼續增大，超過臨界角 (\theta_c)，神奇的全反射現象就發生了，光線不再折射進入反射層，而是全部被反射回液晶層，如同一位敏捷的運動員在遇到“邊界”后迅速折返。

液晶分子的排列狀態能夠通過電極施加的電壓進行改變，進而調整液晶層的折射率 (n_1)。當需要顯示白色畫面時，通過精準調控電壓，使液晶層的折射率 (n_1) 小于反射層的折射率 (n_2)，并且讓外界光線以大于臨界角 (\theta_c) 的角度入射，光線便會在反射層與液晶層界面發生全反射，大量光線被反射回觀察者眼中，呈現出明亮的白色；反之，若要顯示黑色畫面，則調整電壓使液晶層的折射率 (n_1) 大于反射層的折射率 (n_2)，光線在界面處折射進入反射層后，被反射層背后的吸光材料吸收，幾乎沒有光線返回，從而呈現出黑色。如此一來，通過巧妙地控制液晶分子的排列與光線的入射條件，全反射液晶顯示屏便能實現黑白畫面的精準切換，為我們展現出清晰、穩定的視覺信息。

全反射液晶顯示屏與傳統顯示屏對比

傳統的液晶顯示屏：無論是采用冷陰極熒光燈管（CCFL）還是發光二極管（LED）作為背光光源，都宛如一個“電老虎”，持續消耗著大量的電能。據相關數據統計，傳統液晶顯示屏背光部分的能耗，竟然占據了整個顯示器功耗的 70%左右。這是因?yàn)楸彻庑枰掷m(xù)點亮，以確保屏幕在各種環境下都能有足夠的亮度，從而讓我們看清畫面內容。

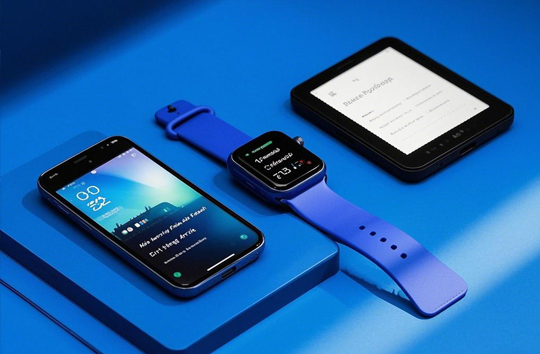

全反射液晶顯示屏：它則像是一位“節能標兵”，巧妙地利用外界自然光線作為光源，徹底摒棄了耗能巨大的背光模塊。在光線充足的環境中，全反射屏只需借助外界光，通過液晶分子與反射層的協同作用，就能將光線精準地反射、調制，進而呈現出清晰的圖像。這就好比在白天，我們打開窗戶，利用自然光照明，無需開燈一樣，自然能大大降低能耗。例如，在戶外使用配備全反射液晶顯示屏的電子設備時，屏幕亮度會隨著外界光線增強而自動變亮，且無需額外消耗過多電量；而在室內光線較暗的情況下，全反射屏的功耗優勢更加顯著，它僅需極少的電量維持液晶分子的狀態調控，就能保證畫面正常顯示。這種低功耗的特性，使得采用全反射液晶顯示屏的移動設備，如智能手機、智能手表、電子書閱讀器等，續航能力得到了質的飛躍，讓我們告別頻繁充電的煩惱，能夠更加從容地使用設備，無論是出差途中、戶外探險，還是日常通勤，都無需擔憂電量不足。

全反射液晶顯示屏的應用領域

全反射液晶顯示屏憑借其獨特的優勢，已然在諸多領域“站穩腳跟”，擁有廣泛的應用場景。

常見的電子計算器，電子價簽，電子書閱讀器，智能手表、運動手環，車載儀表盤、中控顯示屏等設備。

全反射液晶顯示屏值不值得買？

對于那些經常在戶外活動，對設備續航有較高要求的朋友來說，全反射液晶顯示屏絕對是不二之選。比如戶外探險愛好者，在長時間的野外行程中，電子設備的電量彌足珍貴，全反射屏憑借超低功耗，能確保設備長時間穩定運行，無論是查看地圖、記錄行程，還是緊急通訊，都無需擔憂電量突然告罄；還有戶外運動達人，跑步、騎行時佩戴的智能手表，采用全反射屏，強光下清晰可視運動數據，且充電頻次大幅降低，讓運動更加專注、無拘無束。

而注重用眼健康，日常閱讀、學習離不開電子設備的人群，像學生黨、上班族，全反射液晶顯示屏也能帶來極大的福音。在長時間閱讀電子書、查閱資料時，它柔和自然的光線，能有效減輕眼睛疲勞，預防近視等眼部問題，讓學習和工作更加輕松、持久。

當然，全反射液晶顯示屏也并非十全十美。在光線極暗的環境下，由于缺乏背光，其顯示亮度可能會不足，導致畫面較難看清。但總體而言，隨著技術的不斷進步，其在弱光環境下的表現也在逐步改善。如果您更看重設備在強光下的可視性、低功耗以及護眼功能，那么全反射液晶顯示屏無疑是非常值得投資的，它將為您開啟全新的視覺體驗。
